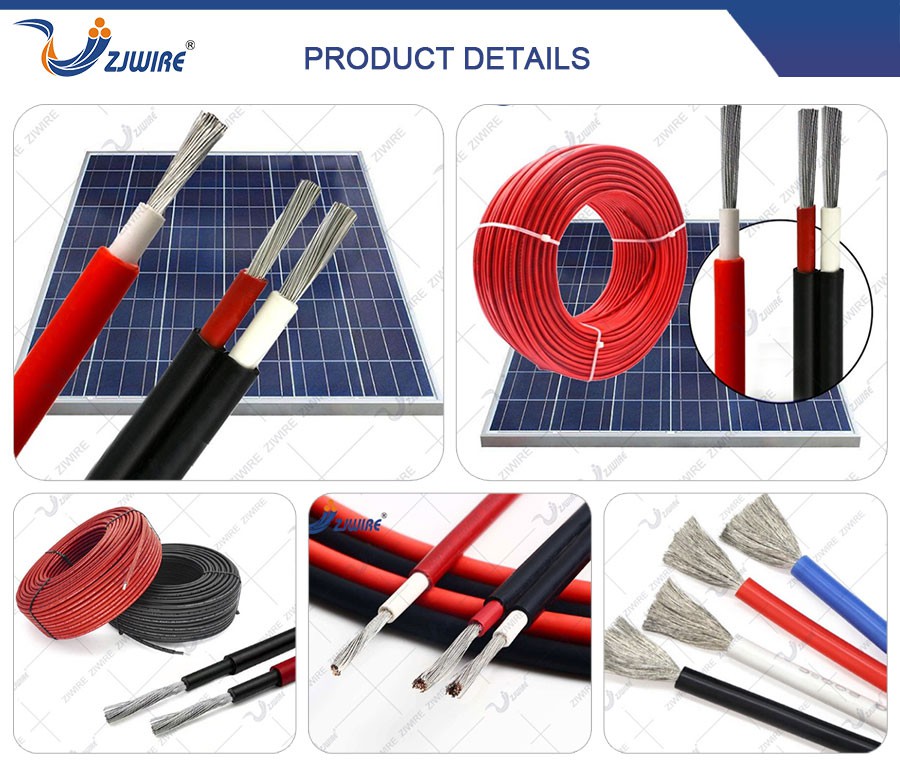

כבל PV DC

כבל PV DC
פרטים:
PV DC כבל, שתוכנן במיוחד עבור הצד DC של מערכות ייצור חשמל סולאריות פוטו-וולטאיות (PV), הוא מרכיב ליבה שאחראי להעברה יעילה ואמינה של זרם ישר שנוצר על ידי פאנלים סולאריים. תוכנן לעמוד בתנאי ההפעלה הקשים של PV...
שלח החקירה
שוחח עכשיו
תיאור
שלח החקירה

PV DC כבל, שתוכנן במיוחד עבור הצד DC של מערכות ייצור חשמל סולאריות פוטו-וולטאיות (PV), הוא מרכיב ליבה שאחראי להעברה יעילה ואמינה של זרם ישר שנוצר על ידי פאנלים סולאריים. מתוכנן לעמוד בתנאי ההפעלה הקשים של התקנות PV, כבל זה מבטיח העברת כוח יציבה בין מודולים סולאריים, ממירים, קופסאות קומבינרים ורכיבי מערכת PV מרכזיים אחרים. עם עמידות מצוינת לגורמי לחץ סביבתיים כגון קרינה אולטרה סגולה, טמפרטורות קיצוניות וקורוזיה כימית, הוא מבטיח יציבות תפעולית לטווח ארוך ותורם באופן משמעותי ליעילות הכוללת ולתוחלת החיים של מערכות האנרגיה הסולארית.

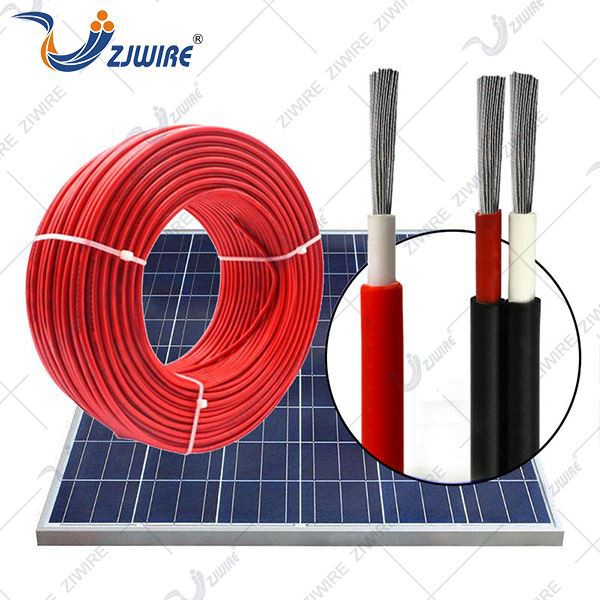

PV DC Cable



מפרטים ופרמטרים



פָּרָמֶטֶר

מִפרָט

מנצח שטח חתך

1.0 מ"מ - 35 מ"מ

מתח מדורג (DC)

600 V, 1000 V, 1500 V, 2000 V

טמפרטורת מוליך מקסימלית

120 מעלות (פעולה רציפה)

טווח טמפרטורות הפעלה

-40 מעלות עד 90 מעלות

התנגדות בידוד

גדול או שווה ל-100 MΩ·km (20 מעלות)

בדיקת עמידה במתח

3 קילוואט AC, 5 דקות (ללא התמוטטות)

דרגת מעכב בעירה

VW-1 / IEC 60332-1-2

תאימות סטנדרטית

IEC 62930, UL 4703, TUV 2Pfg 1908

אורך כבל

100 מ'/גליל, 500 מ'/גליל, או אורך מותאם אישית





מידות המוצר



חתך נומינלי (מ"ר) מבנה (מ"מ) המנצח דיא. (מ"מ) דיאה חיצונית. (מ"מ)
1X2.5 48X0.25 2 5.2
1X4.0 56X0.30 2.6 6.2
1X6.0 81X0.30 3.3 7.2
1X10.0 74X0.40 4.4 8.3
2X2.5 48X0.25 2 6.2 x 9.9
2X4.0 56X0.30 2.60 6.9 x 11.3
2X6.0 81X0.30 3.30 7.1X14.5





חומר ועיצוב



חומרי ליבה
מוליך: נחושת נטולת חמצן בטוהר גבוה (OFC) או נחושת משומרת.
שכבת בידוד: פוליאתילן צולב (XLPE) או אלסטומר תרמופלסטי (TPE).
נדן חיצוני: פוליאולפין מעכב בעירה ללא הלוגן (HFFR).


עיצוב מבני
הכבל מאמץ מוליך תקוע קומפקטי + בידוד + מבנה תלת שכבתי נדן חיצוני. עיצוב המוליך התקוע משפר את גמישות הכבל, ומקל על כיפוף והתקנה בחללים צרים (למשל, בין מודולים סולאריים ותושבת הרכבה).





היתרון של כבל PV DC



 קשיח מספיק עבור הקשים ביותר בחוץ: מטפל ב-40 מעלות עד 90 מעלות, מתנער מקרני UV ובנוי קורוזיה עבור מערכות סולאריות באוויר הפתוח.

 הספק מרבי, אפס שיהוקים: מדורג עבור DC 1000V/1500V, עם נחושת משומרת בעלת התנגדות נמוכה המבטלת בעיות דליפה.

 בטיחות שאתה יכול לסמוך עליה: ללא הלוגן ומעכבי בעירה, עומד במלואו בתקני EN 50618 ו-UL 4703.

 25 שנים של שירות קבוע: עיצוב תקוע גמיש להתקנות ללא טרחה, בתוספת עמידות בפני שחיקה והתיישנות התואמת את תוחלת החיים של פאנל סולארי.

 מוכן לפרויקטים גלובליים: עומד בסטנדרטים המובילים ברחבי האיחוד האירופי, ארה"ב וסין - ללא חסמים טכניים, בכל מקום שבו אתה בונה.





יישום של כבל PV DC



 חיבור בין מודולי PV סולאריים (חיבור סדרתי/מקביל של מודולים במיתרי PV).

 חיבור בין מחרוזות PV לקופסאות קומבינר, ובין קופסאות קומבינר לממירים.

 תחנות כוח PV צמודות קרקע, מערכות PV צמודי גג (מגורים, מסחריים, תעשייתיים).

 מערכות BIPV (Building-Integrated Photovoltaic), תחנות כוח PV צפות.

 חיבור עזר של רכיבי מערכת PV כגון עוקבים סולאריים ותיבות חיבור PV.

 תרחישים אחרים של העברת כוח DC במערכות אנרגיה מתחדשת (למשל, מערכות היברידיות קטנות של רוח-שמש).





איכות המוצר

CE
Certificate
Certificate
Certificate

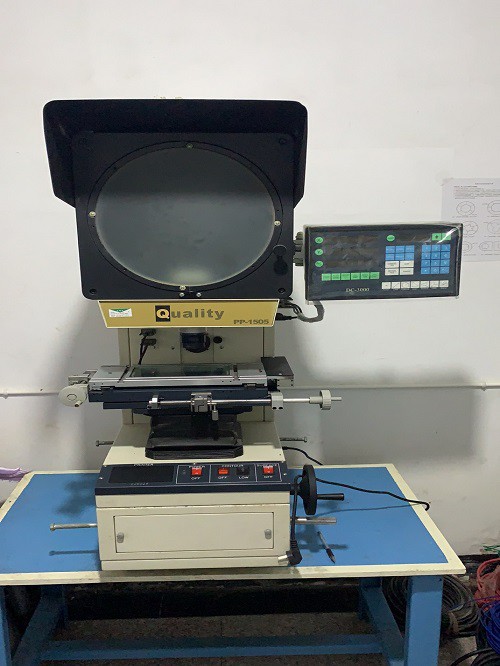

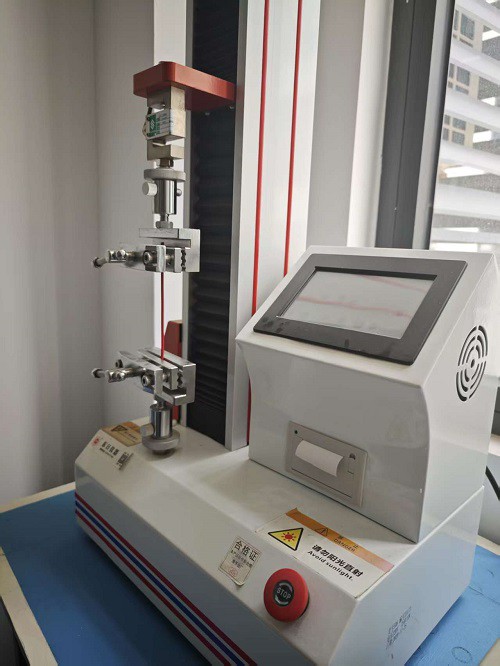

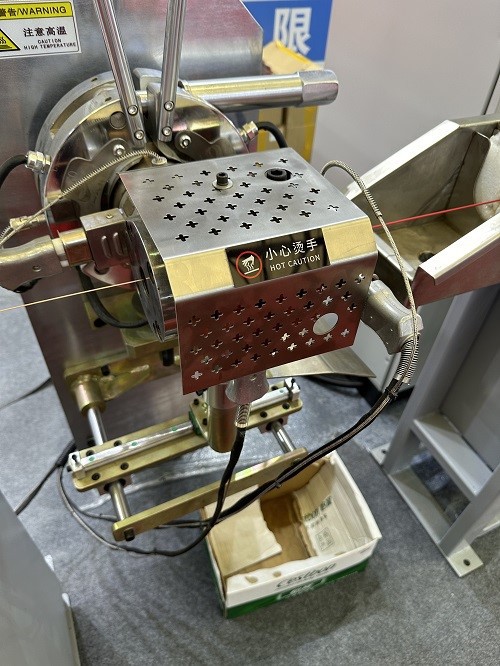

Testing equipment
Testing equipment
Testing equipment
Testing equipment

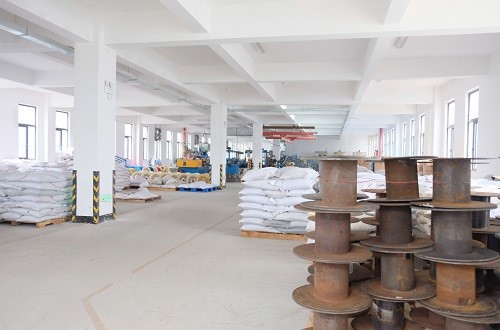

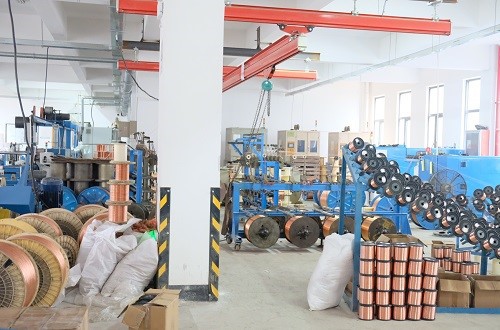

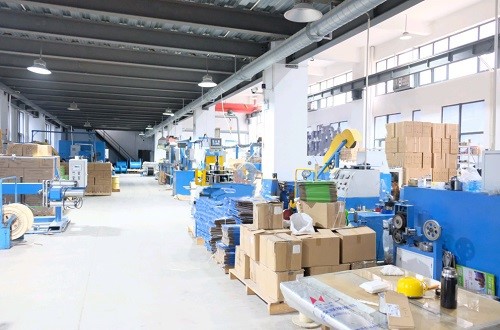

המפעל שלנו



ל- Zhejiang Zhongjing Cable Co., Ltd יש למעלה מ-20 שנות ניסיון בייצור עם קווי ייצור מתקדמים, נהלי בדיקה קפדניים ואספקת חומרי גלם יציבה. אנו מספקים כבלים שונים לשווקים מקומיים ובינלאומיים עם יכולות OEM/ODM חזקות.

our factory
our factory
factory
our factory



אריזה והובלה

Packaging and Transportation
Packaging and Transportation
Packaging and Transportation
Packaging and Transportation



שירות לאחר המכירה



אנו מספקים תמיכה טכנית מלאה, מענה מהיר לפניות לקוחות ושירות ארוך טווח למפיצים וקבלני הנדסה. כל בעיות איכות מטופלות באופן מיידי עם פתרונות מובטחים.

Our clients
Our clients
Our clients
Our clients
